Produktinformationen "CC3D Board Flugkontroller für Racecopter"

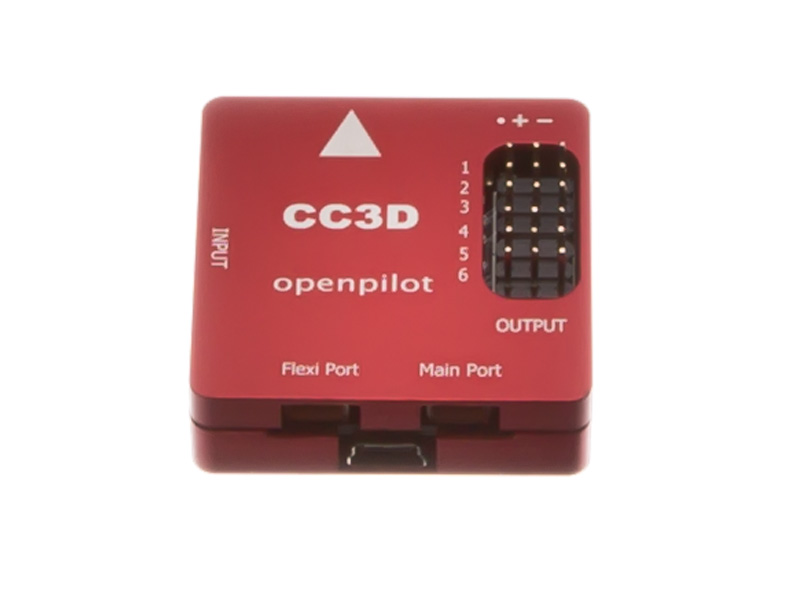

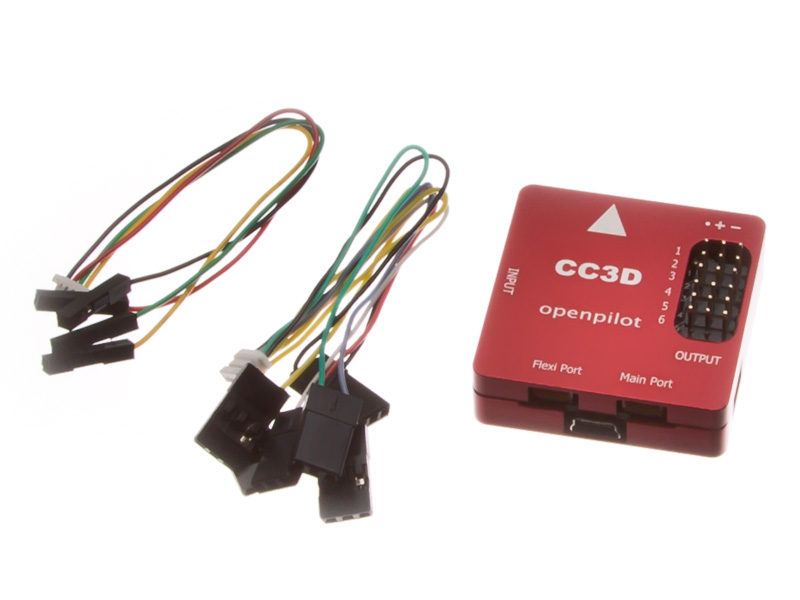

OpenPilot CC3D Flight Controller
Das CC3D Board ist ein All-in-One-Board, auf dem die OpenPilot-Firmware läuft. Es kann zur Steuerung von Flächenmodellen, Helikoptermodellen und natürlich Multicoptern genutzt werden.Die Konfiguration und die Überwachung der Flüge kann mit Hilfe der Software OpenPilot Ground Control Station (GCS) erledigt werden. Das Board hat viele Gemeinsamkeiten mit der Revolution-Plattform, einschließlich der OpenPilot Architektur und der Cross-Plattform-Ground Control Station (GCS). Das CopterControl vom OpenPilot Projekt stellt eine neue Generation von Mehrzweck-Flugzeug-Stabilisierung Plattformen dar.
Die CopterControl Plattform wurde von Grund auf entwickelt, um die folgenden Funktionen bereitzustellen: • eine Multirotor-Steuerung mit Auto-Level, einschließlich TriCopter, QuadCopter und HexaCopter. • eine Flybarless Hubschrauber Steuerung mit Auto-Level. • einen UAV-Controller für Flächenmodelle.
Die CopterControl Hardware hat folgende Eigenschaften:
• Leistungsstarke STM32 32-Bit-Mikrocontroller mit 90MIPs - 128KB Flash und 20KB RAM • 3-Achsen-Hochleistungs-MEMS-Gyros und 3-Achsen-Hochleistungs-MEMS-Beschleunigungsmesser • Kleine (36mmx36mm) 4-Schicht-Platine für überlegene elektrische Rauschunterdrückung und Flugleistung. • Software-Unterstützung für Windows, Mac und Linux • Direkte USB-Unterstützung keine Treiber erforderlich, ein echtes Plug-and-Play-Gerät. • Spektrum Satellitenempfänger Unterstützung • Futaba S-BUS-Unterstützung • Innovative Flexi-Port-Technologie • 4 MBits On-Board-EEPROM zu speichern von Einstellwerten • Unterstützt verschiedene Eingänge: 6 PWM Kanäle, PPM, Spektrum/JR DSM2, DSMJ, DSMX Satelliten-, und Futaba S.Bus Empfänger • Unterstützung für Mehrempfängeranschluss • MainPort -Funktionen (einstellbar): serielle Telemetrie (Standard), GPS, S.Bus, Spektrum/JR Satelliten • FlexiPort (einstellbar): serielle Telemetrie, GPS, Spektrum/JR Satelliten, oder I2C Peripherie (in Entwicklung) • 10 PWM Ausgänge für Servos oder ESC's, oder für Kamera Stabilisierung • Kamera Stabilisierung: 3 – Achsen Unterstützung mit manueller Steuerung über separatem Empfänger • On-board USB Anschluss für einfache Verbindung und Einstellung • USB und serieller Telemetrie und Konfiguration (einschließlich Wireless mit optionalem Funkmodul)
Über folgende Links finden Sie Informationen für die Einstellungen des CC3D Board:
